佛罗伦萨大教堂穹顶：八个面怎样一起升高

红瓦从画面下缘向上收拢，几道白色的肋将它分成宽阔的面。白肋没有在一个尖点上结束，而是接到一座浅色小塔的底部。小塔开着细长的窗，旁边有向外弯出的扶壁，上面还有自己的尖顶。巨大的屋顶升高以后，又托起了一座更小的建筑。

这是佛罗伦萨市官方旅游网站使用的一张穹顶照片。教堂下部被裁在画面之外，背后是一条低低的绿色山脊。取景使人容易先看到清楚的图形：红色的面、白色的边，以及顶端的灯亭。看这张官方照片

这座穹顶的力量，正在于它把庞大的覆盖组织成一个可以追随的上升过程：面有边，边有共同的去处，最高处又有清楚的收束。然而，看得清外形，还没有看清它怎样被建成。八条白肋背后有双层壳体、更多的肋与横向联结；今天完整的屋顶，也曾经历每一天都尚未闭合的状态。

它覆盖的是圣母百花大教堂的八角形空间。教堂始建于1296年，原设计出自阿尔诺尔福·迪·坎比奥，十四世纪又经弗朗切斯科·塔伦蒂等人扩大。布鲁内莱斯基接手的，因而不是一张可以从零开始的白纸：一项延续多代的城市工程，已经留下了尺度与位置。穹顶主体建于1420—1436年，教堂于1436年祝圣；顶上的灯亭则在建筑师1446年去世后继续完成。大教堂官方：建筑历史 官方：历代营建与艺术

这也是佛罗伦萨共和国、行会与教会共同参与的工程。1331年起，羊毛行业行会取得对营建机构的管理权。宗教建筑的规模，同时关乎城市如何表明自己的财富、能力与共同身份。把穹顶只写成一位天才突然战胜困难，会把它脚下那段漫长的历史省掉。

一　它不是把半个球放到教堂上

从地面仰拍的另一张照片，重新把穹顶和下部建筑接起来。画面里，大理石墙面被一层层横带、方框与拱形装饰分开；上方带圆窗的鼓座转出一个清楚的角，再往上，红色屋面也在白肋处改变方向。看伽利略博物馆的外景照片

这里的“圆顶”并不是一个没有棱角的半球。平面是八角形，上部由八片弯曲的壳面合成，相邻两片在棱肋处交接。每片面向上收窄，轮廓也逐渐向内弯，形成比半球更尖的整体。下部的八个方向，没有一进入屋顶就被抹成一个圆。大教堂官方：穹顶构成

照片让这件事比术语更直观。靠前的鼓座墙面较宽，侧面斜着退开；对应的屋面也一片较正、一片较斜。建筑明确保留了“这一面”和“下一面”。我们既看见一个共同隆起的体量，也能沿白肋辨认它如何被分节。

红瓦的细密重复与白肋的宽阔间隔，承担了不同的尺度。瓦片很多，远看连成一大片颜色；白肋很少，远处仍能分辨。大表面不会因为瓦纹密集而碎散，也不会因为体量巨大而失去关节。

鼓座则使穹顶没有直接压到周围较低的屋面上。圆窗所在的直立墙带把它抬起，周围的屋顶在更低处展开。仰拍中，灯亭几乎被穹顶本身遮住，只剩顶端；开篇远处较高视角下醒目的小塔，在这里变得不显眼。同一座建筑向城市显现，并不依靠每个位置都看全同一套构件。

二　屋顶的中央，也是一条来路的尽头

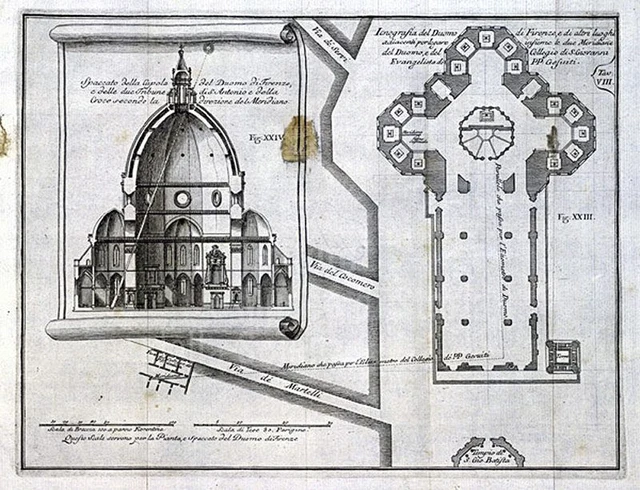

把一张历史图版放在照片旁边。伽利略博物馆公布的这幅图，出自莱昂纳多·希梅内斯1757年研究佛罗伦萨日晷的著作。左侧是横剖面，右侧是大教堂平面；图中的斜线记录日光路径，不应统统当作建筑构件。看1757年平面与剖面

平面的下半部是一条长长的中殿，两边柱列把它与侧廊分开。往上追，长向空间抵达八角形中央，中央又向左、右和前方展开三组半圆状端部。八角形因此同时接住两种运动：从入口一路向前的长向，以及抵达此处以后朝不同方向展开的空间。

这让穹顶的位置比“盖住教堂中央”更具体。它为长中殿的来路提供一个高潮，又把周围分出的几组空间收在同一个高处之下。下方有不同方向，上方有共同的覆盖。在城市景观中，它是一个突出的体量，在教堂组织中则承担了连接与集中。

剖面把高度重新放回这个关系。下部的拱、周边较低的覆盖、带圆窗的鼓座和高穹顶依次叠起。穹顶不是孤悬在空中的轮廓，真正空出来的内部，要由下方的实体与开口共同界定。图纸上的留白有了边界，也有了从地面到顶部的距离。

从平面看，我们能一眼把八角形收成一个图形；从剖面看，它又成为很高的空间。两幅图的并置，使“集中”不只是平面上的中心点：它还意味着建筑把高度集中在这里，让前面走过的长向空间，在此获得另一种尺度。

这幅图记录的是十八世纪的建筑与科学观察，并不是布鲁内莱斯基留下的施工图。但它清楚显示，穹顶之所以成为城市的标志，并非只有外轮廓的原因；它在整座教堂中，也占据着不可随意交换的位置。

三　白色线条，靠近之后有多宽

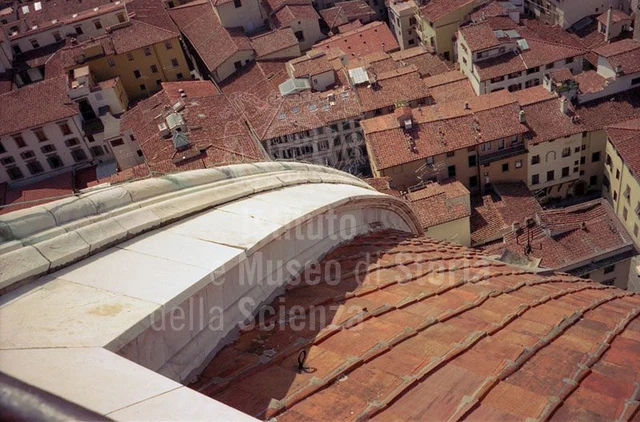

伽利略博物馆还有一张从高处向下拍的照片。一条白肋斜穿近景，旁边是红瓦，远处则铺满了佛罗伦萨的街屋。白肋在这里不再像画在红色表面上的细线：它有宽阔的上表面，有侧面，也有一段罩过相邻屋面的弯曲轮廓。看白肋与瓦面的近景

远看时，白色把八片壳面分得很清楚；靠近后，分界本身也变成了一个有体积的对象。简洁轮廓不是一根抽象的线，而是有实际宽度与厚度的边。

但最醒目的边，仍不是全部结构。

大教堂博物馆对现代剖切模型的说明指出，穹顶由内外两层壳体组成。各片壳面除了边缘的肋，还设有中间肋，并由横向联结构件联系。外面强调的八条主棱，不能被读成一把只有八根骨架、其间仅蒙上轻薄瓦片的伞。大教堂博物馆：双层穹顶模型说明

两层壳体之间还留着可以通行的空间。人从教堂内仰望的是内层的表面，从城市远处辨认的是外层的轮廓，它们属于同一个建造系统，却不是同一张曲面。双层之间的间隔，使外部形象、内部空间和上行路线得以在同一个巨大屋顶中各占一层。大教堂官方：穹顶与层间通路

再看1757年的剖面，内外轮廓之间的距离也因此有了内容。我们不必把其中每条线都变成承重计算，便能看出一个重要区别：照片给人的清楚，来自少数强烈的边界；建筑真正成立，依靠的联系比照片显示得更多。

四　建成后能站住，还不是建造问题的全部

一个完整的穹顶，可以从各部分相互联系的状态来理解。施工中的穹顶却没有这个便利：顶部还敞着，砖石正在继续增加，工人和材料还必须到达不断升高的工作面。

布鲁内莱斯基没有采用从下方全面托住穹顶砌体的传统大型拱架。这个成就常被缩写成“没有支撑”，容易让人误以为现场不需要木材、脚手架或临时设施。伽利略博物馆的工程史介绍，恰恰把施工平台的稳定、起重机械与工地组织列为成功的重要条件。伽利略博物馆：穹顶与营建

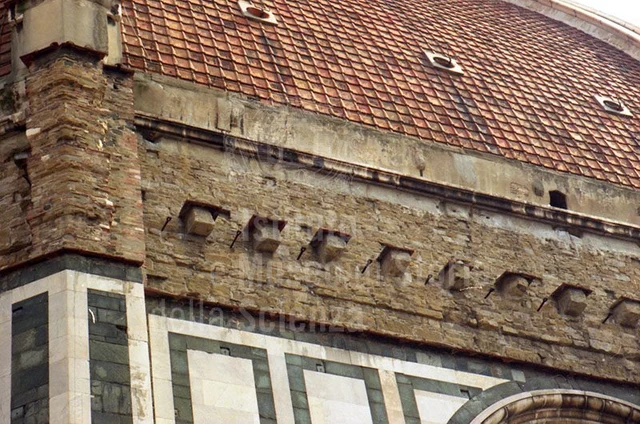

馆方的一张细部照片，把问题落到很小的构件上。瓦面下面，一排石块从粗糙的墙面伸出；它们没有红顶与白肋那样醒目，却沿着同一高度反复出现。博物馆将其说明为穹顶起脚部位原有的脚手架支座。看脚手架支座照片

这排小小的凸出，让已经完成的建筑保留了“怎样继续做下去”的痕迹。屋顶不只需要最后留在那里的构件，也曾需要让人站立、运送、测量和砌筑的位置。宏大的设计与每天的工作，在这些不那么著名的部位相接。

砖的排法也是过程的一部分。官方资料说明，穹顶采用了通常称作鱼骨式的砌筑安排。它与壳体几何、肋和横向联结共同参与建造，不能只凭一个熟悉的“鱼骨纹”图案，就替整座穹顶解释所有受力与施工细节。大教堂官方：穹顶

我们已经看过的近景拍到的是外层屋瓦，不是墙体内部的砌砖。这两种重复都很醒目，却不能混为一谈：瓦片让外表面连续，砌体的安排还关乎尚未完成时如何逐步成形。资料与图像各自告诉我们不同的事。

工程因而有两道必须同时回答的问题：完成的建筑怎样存在，未完成的建筑怎样走到下一步。穹顶作为文艺复兴成就的重要性，也包括设计者如何把几何、材料、机器与工地行动组织进同一项计划；它并不是用一个古典形状，突然取消了中世纪留下的建筑条件。

五　灯亭把收拢再打开

最后回到开篇。红色壳面越往上越窄，白肋向高处靠近，但到灯亭底部，它们没有直接消失成一个点。一个新的水平边缘先把上升收住，灯亭的竖向构件再接着向上。

灯亭的开口又使最高处显得可以透入光与空气。下面是大片覆盖，上面是更细密的柱状边界与窗洞；小塔从穹顶获得位置，又给穹顶一个明确的终点。看起来细巧的构件，相对于城市里的普通建筑仍然很大，不能因它站在更大的体量上，就把它当作一件轻小饰物。

灯亭按布鲁内莱斯基的设计继续营建，今日内部巨幅《最后的审判》绘画则出自十六世纪的瓦萨里与祖卡里。结构、顶部完成和内部装饰属于不同阶段。建筑在形象上连成整体，时间上却并非一次完成。大教堂官方：穹顶与后续装饰

高处俯拍的白肋照片，另外留下了一种联系：红色屋瓦向下落去，远处城市的屋顶也是一片片红瓦。大教堂以尺度、轮廓与白色肋线从周围拔出，却仍用可辨认的材料和这座城市相接。它并没有为了成为标志，就把所有表面都换成与日常建筑毫无关系的东西。

八个面一起升高，最终形成一个完整形象；每个面之内，又有壳体、肋、联结与劳动留下的层次。外形的清楚没有取消这些复杂关系，而是把它们组织成一种足够集中、能够远远被认出的存在。我们先看见红顶与白线，再逐渐看见，这条向上的轮廓曾经怎样一步一步成为真实的建筑。

看图与资料

本文实际观看佛罗伦萨市官方的一张照片，以及伽利略博物馆公开的三张建筑照片和一幅1757年图版，不是现场或视频游览记录。历史剖面用于读空间关系，现代模型的官方文字说明用于核对双层与肋的组织。图片仅提供官方外链。

• 佛罗伦萨市：穹顶：开篇照片来源。
• 大教堂官方：穹顶：八角形双层构造、外覆材料、层间通路与后续装饰。
• 大教堂官方：教堂：始建、扩建、平面与1436年祝圣。
• 大教堂博物馆：现代结构模型说明：中间肋及横向联结。
• 伽利略博物馆：穹顶专题：施工组织与机械，以及可继续阅读的官方图集。
